Co oznacza „j” w kondensatorze 105j 630 V?

W świecie elektroniki kondensatory są podstawowymi elementami, a wśród nich znaczące miejsce zajmuje kondensator 105j 630V. Jako dostawca tych kondensatorów często spotykam się z pytaniami klientów, a jedno z najczęściej zadawanych pytań brzmi: „Co oznacza litera „j” w kondensatorze 105j 630 V?” W tym poście na blogu zagłębię się w szczegóły tego pytania i zapewnię kompleksowe zrozumienie oznaczeń na tych kondensatorach.

Zrozumienie oznaczeń kondensatorów

Zanim szczegółowo zajmiemy się znaczeniem litery „j” w kondensatorze 105j 630 V, ważne jest, aby zrozumieć, jak ogólnie działają oznaczenia kondensatorów. Oznaczenia kondensatorów służą do przekazywania ważnych informacji na temat właściwości kondensatora, w tym jego wartości pojemności, tolerancji i napięcia znamionowego.

Rozłóżmy krok po kroku oznaczenia na kondensatorze 105j 630 V:

Wartość pojemności: „105”

Pierwsza część oznaczenia „105” służy do wskazania wartości pojemności kondensatora. W większości przypadków ten trzycyfrowy kod podlega określonej zasadzie. Pierwsze dwie cyfry oznaczają cyfry znaczące, a trzecia cyfra to mnożnik.

W przypadku kodu „105” pierwsze dwie cyfry „10” to cyfry znaczące, a trzecia cyfra „5” oznacza, że ​​cyfry znaczące mnożymy przez 10 podniesione do potęgi 5. Zatem wartość pojemności oblicza się w następujący sposób:

[C = 10\times10^{5}\text{ pF}=1000000\text{ pF} = 1\text{ }\mu\text{F}]

Napięcie znamionowe: „630 V”

„630 V” w oznaczeniu wskazuje maksymalne napięcie, jakie kondensator może bezpiecznie wytrzymać. Bardzo ważne jest, aby napięcie na kondensatorze w obwodzie nie przekraczało tej wartości znamionowej. Przekroczenie napięcia znamionowego może prowadzić do awarii kondensatora, co może obejmować awarię, zwarcie, a w skrajnych przypadkach nawet eksplozję.

Tolerancja: „j”

Skupmy się teraz na literze „j” w oznaczeniu. W oznaczeniach kondensatorów często używa się liter, aby przedstawić tolerancję kondensatora. Tolerancja odnosi się do dopuszczalnego odchylenia od określonej wartości pojemności.

Litera „j” oznacza tolerancję ±5%. Oznacza to, że jeśli podana wartość pojemności kondensatora 105j 630v wynosi 1 μF, to rzeczywista wartość pojemności może mieścić się w zakresie:

[C_{\text{min}}=(1 - 0,05)\times1\text{ }\mu\text{F}=0,95\text{ }\mu\text{F}]
[C_{\text{max}}=(1 + 0,05)\times1\text{ }\mu\text{F}=1,05\text{ }\mu\text{F}]

Znaczenie tolerancji w kondensatorach

Tolerancja jest krytycznym parametrem przy doborze kondensatora i może mieć znaczący wpływ na działanie obwodu elektronicznego. Różne zastosowania wymagają różnych poziomów tolerancji.

Obwody precyzyjne

W obwodach precyzyjnych, takich jak oscylatory, filtry i obwody taktowania, często wymagany jest kondensator o niskiej tolerancji. Na przykład w obwodzie oscylatora kwarcowego stabilność częstotliwości zależy od dokładności wartości pojemności. Kondensator o wąskiej tolerancji, taki jak kondensator 105j 630 V z tolerancją ± 5%, może pomóc zapewnić, że oscylator będzie działał z żądaną częstotliwością w wąskim zakresie.

Ogólne - Przeznaczenie Obwody

W obwodach ogólnego przeznaczenia, gdzie dokładne wartości pojemności nie są tak krytyczne, można zastosować kondensatory o szerszej tolerancji. Może to pomóc w obniżeniu kosztów, ponieważ kondensatory o szerszych tolerancjach są często tańsze w produkcji.

Nasza oferta kondensatorów

Jako dostawca kondensatorów 105j 630v rozumiemy różnorodne potrzeby naszych klientów. Oprócz kondensatora 105j 630 V oferujemy również szeroką gamę innych kondensatorów spełniających różne wymagania aplikacji.

Na przykład mamyKondensator 106j 250 V. Stosując tę ​​samą trzycyfrową regułę kodu, „106” oznacza wartość pojemności (10\times10^{6}\text{ pF}=10\text{ }\mu\text{F}), z tolerancją ±5% (ze względu na „j”) i napięcie znamionowe 250 V.

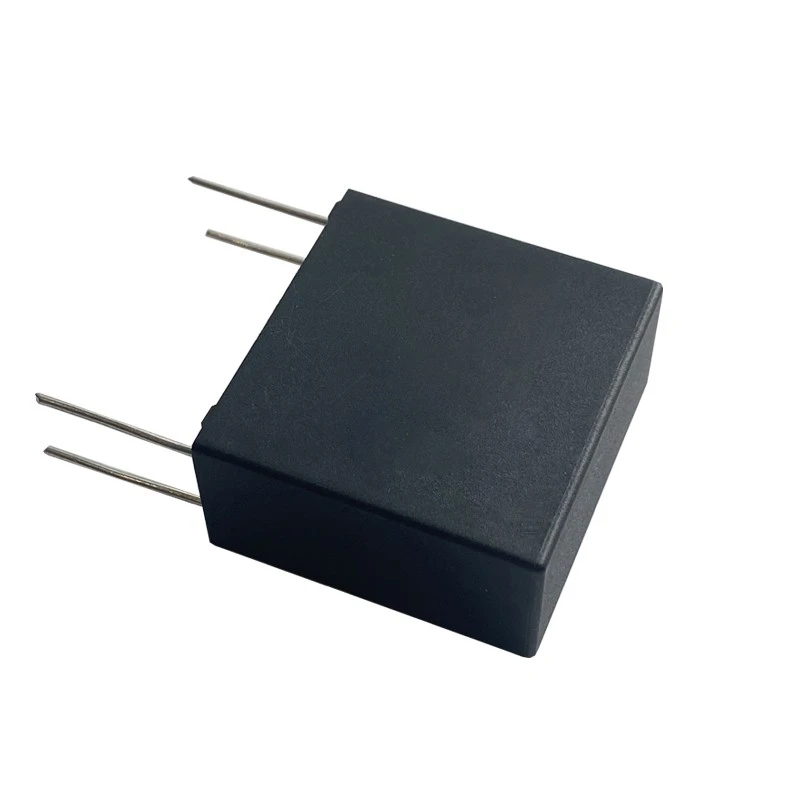

Dostarczamy równieżKondensator DC-Link DPB 600 VIKondensator DC-Link DPB 1200V. Te kondensatory łącza prądu stałego są przeznaczone do zastosowań, w których wymagane jest wysokie napięcie i wysoka niezawodność, np. w energoelektronice i systemach energii odnawialnej.

Zapewnienie jakości

W naszej firmie przywiązujemy dużą wagę do dostarczania wysokiej jakości kondensatorów. Posiadamy ścisły system kontroli jakości, aby zapewnić, że każdy kondensator spełnia określone standardy. Nasze kondensatory produkowane są przy użyciu zaawansowanych technik produkcji i wysokiej jakości materiałów, co gwarantuje ich wydajność i niezawodność.

Przeprowadzamy różne testy naszych kondensatorów, w tym pomiar pojemności, testy wytrzymałości napięciowej i testy temperaturowe. Testy te pomagają nam zidentyfikować potencjalne problemy i zapewnić, że naszym klientom dostarczane są wyłącznie kondensatory spełniające nasze kryteria jakościowe.

Dlaczego warto wybrać nasze kondensatory

Jest kilka powodów, dla których warto wybrać nasze kondensatory:

Szeroka gama produktów

Jak wspomniano wcześniej, oferujemy szeroką gamę kondensatorów, w tym różne wartości pojemności, tolerancje i napięcia znamionowe. Dzięki temu można znaleźć odpowiedni kondensator do konkretnego zastosowania.

Wysoka jakość

Nasze zaangażowanie w jakość gwarantuje, że nasze kondensatory są niezawodne i dobrze sprawdzają się w różnych środowiskach. Możesz zaufać naszym kondensatorom, że spełnią wymagania Twojego obwodu.

Konkurencyjne ceny

Rozumiemy znaczenie efektywności kosztowej na dzisiejszym rynku. Staramy się oferować nasze kondensatory po konkurencyjnych cenach, bez utraty jakości.

Doskonała obsługa klienta

Nasz zespół ekspertów jest zawsze gotowy do pomocy w razie jakichkolwiek pytań lub wątpliwości. Niezależnie od tego, czy potrzebujesz pomocy w wyborze kondensatora, czy wsparcia technicznego, jesteśmy tutaj, aby Ci pomóc.

Skontaktuj się z nami w sprawie zakupów

Jeśli są Państwo zainteresowani zakupem kondensatorów 105j 630V lub innych kondensatorów z naszej oferty, zachęcamy do kontaktu w celu zakupu. Chętnie omówimy Twoje specyficzne wymagania i zaproponujemy najlepsze rozwiązania. Nasz zespół będzie ściśle z Tobą współpracował, aby zapewnić płynny proces zakupów i doskonałą obsługę posprzedażną.

Referencje

• „Podręcznik kondensatorów” autorstwa Johanson Dielectrics
• „Podręcznik komponentów elektronicznych i technologii” pod redakcją Johna Wilsona
